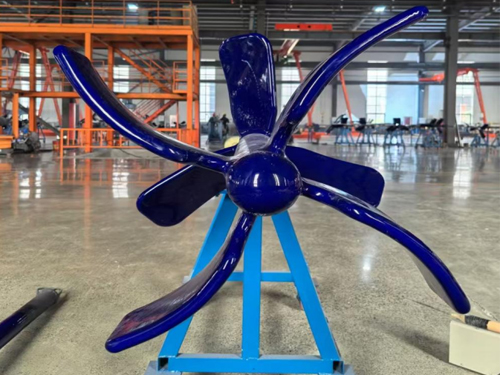

搪玻璃搅拌器
1. 设计标准：核心规范：HG/T 2051《搪玻璃设备技术条件》 ASME BPE（生物工程设备标准） DIN EN ISO 28706（搪玻璃耐腐蚀测试）
1. 设计标准：核心规范：HG/T 2051《搪玻璃设备技术条件》 ASME BPE（生物工程设备标准） DIN EN ISO 28706（搪玻璃耐腐蚀测试）
搪玻璃搅拌器技术规范
1. 设计标准
核心规范：
HG/T 2051《搪玻璃设备技术条件》
ASME BPE（生物工程设备标准）
DIN EN ISO 28706（搪玻璃耐腐蚀测试）
结构设计：
动平衡等级：G6.3级
轴封设计：单/双端面机械密封
工艺验证：
瓷层厚度检测：1.5–2.2mm（电磁测厚仪）
20kV高压电火花检测：无击穿点
2. 材质
组件 | 材质选项 | 特性说明 |
基体金属 | Q235B+硼钢（低碳钢板） | 优化搪烧附着力 |
搪瓷层 | SiO₂含量＞60%的高硅玻璃釉 | 耐酸碱性（氢离子渗透率＜0.01g/m²·d） |
搅拌桨 | 搪玻璃包覆碳钢搅拌轴 | 抗弯曲力矩≥500N·m |
机械密封 | 碳化硅对石墨（SiC vs. Graphite） | 耐颗粒介质磨损 |
3. 尺寸规格
参数 | 范围 |
搅拌轴直径 | φ50–φ200 mm |
桨叶形式 | 锚式/桨式/涡轮式/框式/推进式/组合式 |
转速范围 | 20–130 rpm（变频控制） |
工作压力 | -0.1 MPa ~ +0.6 MPa |
温度范围 | -20℃ ~ +220℃（骤变温差≤120℃） |
4. 主要用途
行业 | 典型应用场景 |
制药 | 抗生素发酵罐、结晶反应釜搅拌 |
化工 | 强酸磺化反应、氯化物合成搅拌 |
农药 | 农药中间体聚合反应 |
食品 | 有机酸提取搅拌（柠檬酸、醋酸） |
5. 技术优势
绝对防腐：耐受除氢氟酸、热浓磷酸外所有无机酸/有机溶剂
超高洁净：表面粗糙度Ra≤0.4μm，达ASME BPE SJ-4级
热效率优化：瓷层导热系数0.9–1.1 W/m·K，反应控温精度±1℃
防粘特性：表面接触角＞100°，物料残留率＜0.01%
长寿命设计：瓷层抗拉强度≥80MPa，正常使用＞10年
